Инновационное производство: сетка шарнирная
Предлагаем Вашему вниманию сетку шарнирную из стальной оцинкованной проволоки.
Эта стальная сетка предназначена для ограждения больших территорий сельскохозяйственных площадей, питомников, заповедников, заказников, лесничеств, охотничьих хозяйств (вольеров), автомобильных и железных дорог.

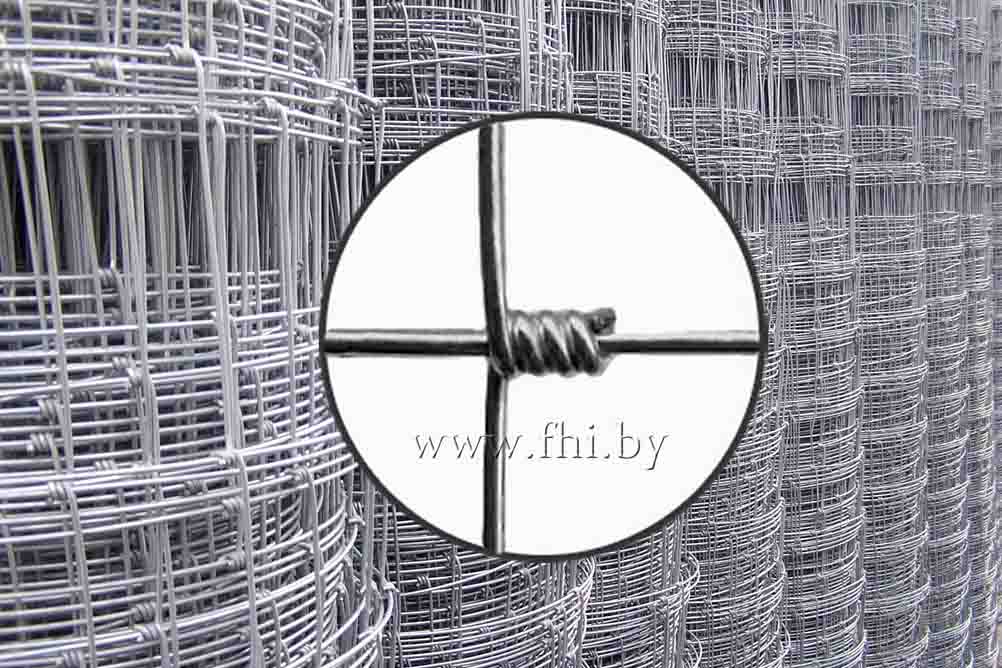

Особенность конструкции данной сетки состоит в том, что свита она особенным способом, шарнирным узлом, и это позволило сделать на одном погонном метре разную высоту ячеек, в нижней части сетки в несколько раз меньше, чем в верхней, что препятствует проникновению и миграции мелких и крупных животных, а также несанкционированному доступу к огороженной территории человека.
Сферы применения:

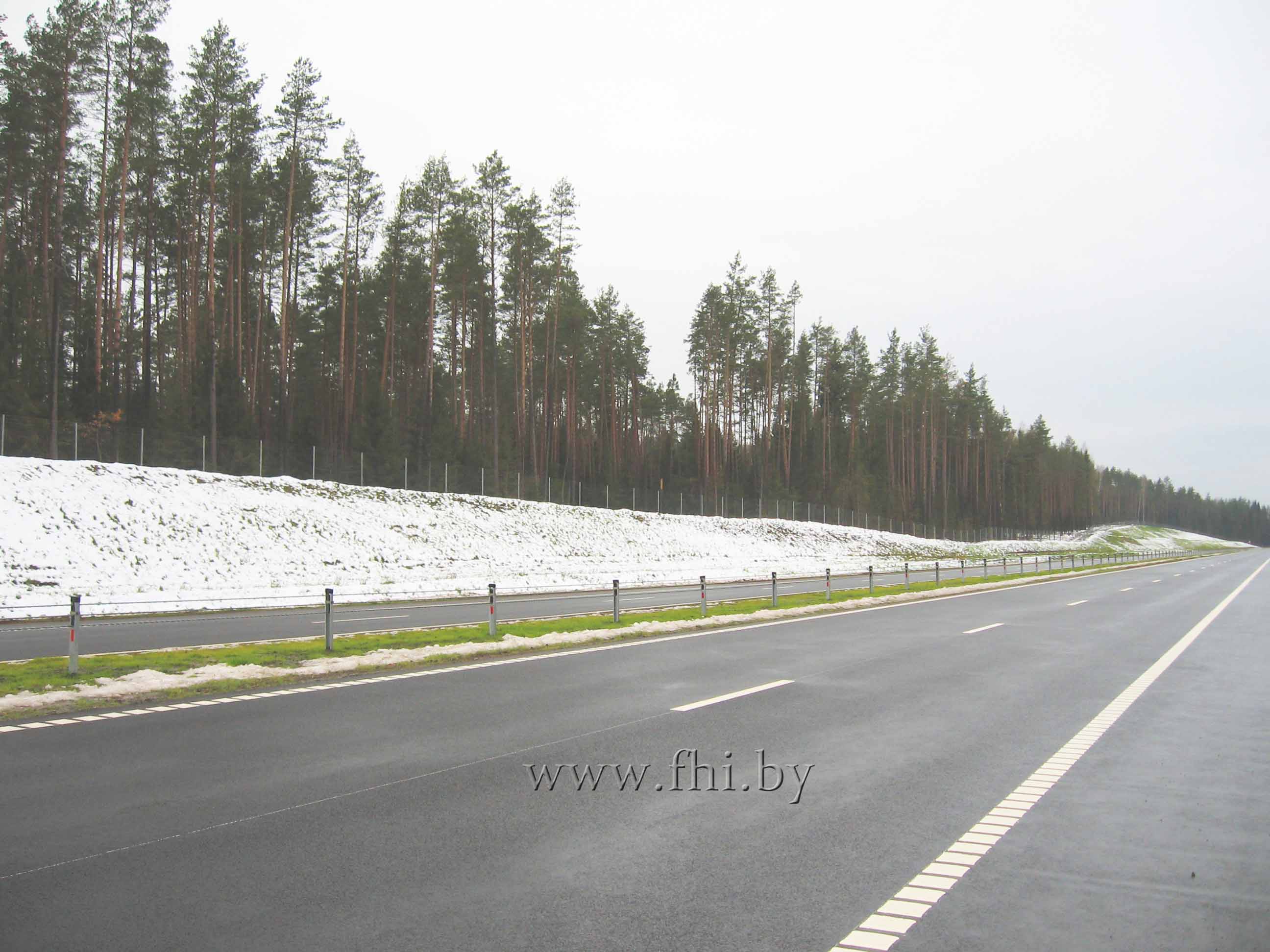

- автомобильные и железные дороги
Источник: www.mogilevavtodor.by
- питомники, заповедники, заказники
- сельскохозяйственные объекты и территории
Варианты формата полотна сетки с шириной ячейки 150 мм:

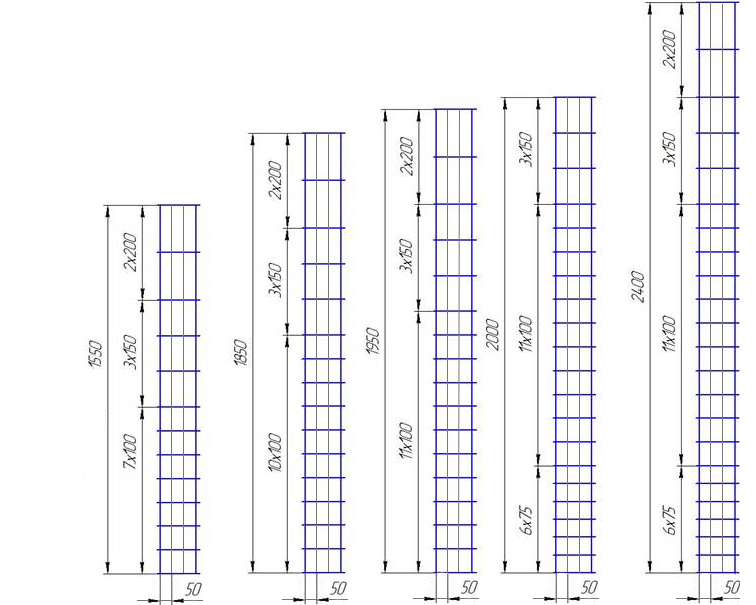

Варианты формата полотна сетки с шириной ячейки 50 мм:
Возможны другие варианты формата по согласованию с заказчиком.

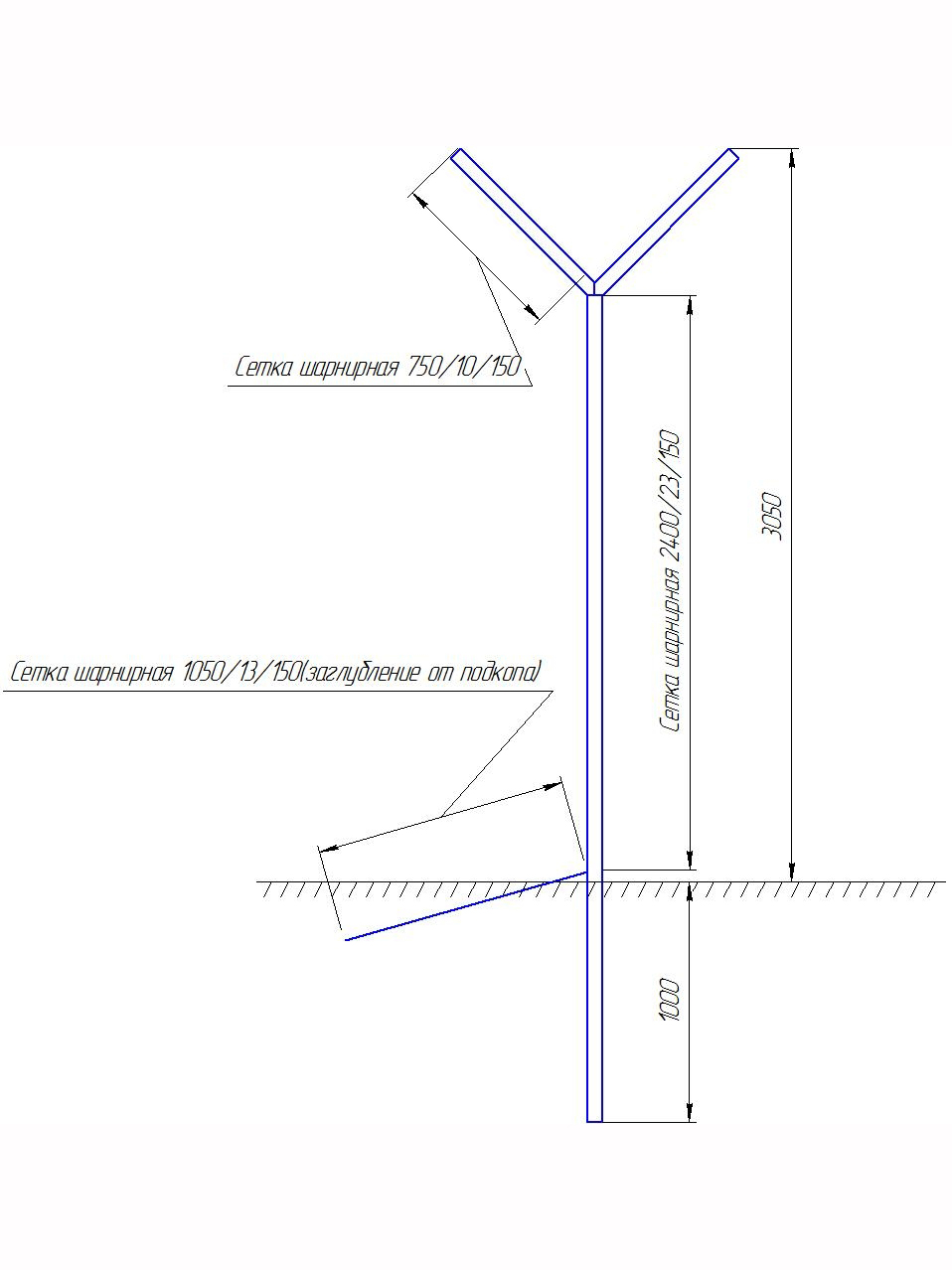

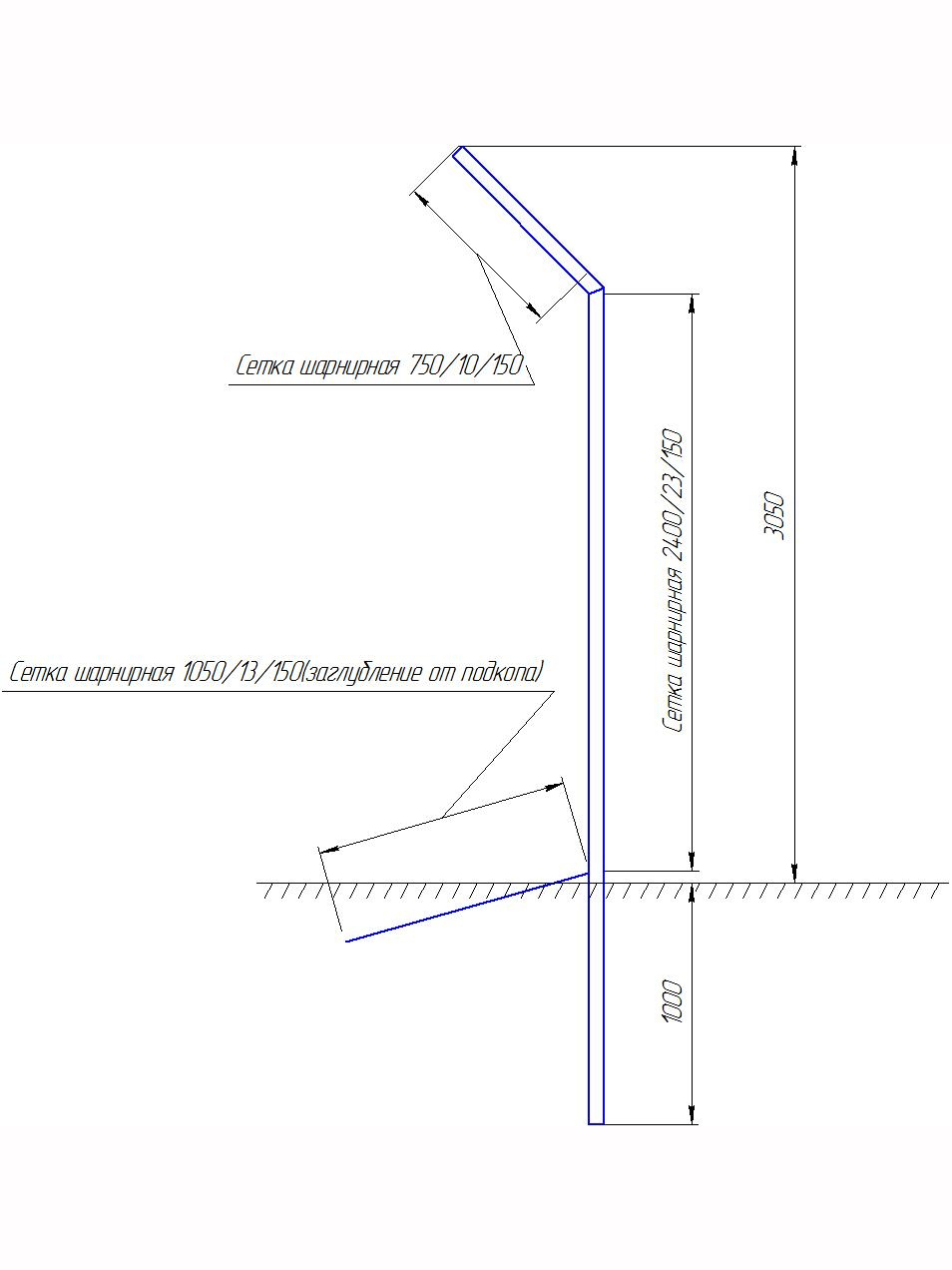

Варианты изготовления ограждения из сетки шарнирной высотой более 2,4 м.
Основные технические характеристики производимой сетки:
Технические условия сеток шарнирных можно посмотреть здесь.
Характеристики используемой проволоки:
Для изготовления сеток применяется проволока из стали низкоуглеродистой оцинкованной по ГОСТ 3282 термически обработанной (для вертикальных ручьев), термически необработанной (для горизонтальных ручьев).
| Тип проволоки в сетке | Проволока оцинкованная низкоуглеродистой стали | |||
|---|---|---|---|---|
| Для средней сетки | Для тяжёлой сетки | |||
| Диаметр, мм | Минимальная прочность на разрыв, Н/мм2 | Диаметр, мм | Минимальная прочность на разрыв, Н/мм2 | |
| Крайняя горизонтальная (продольная) проволока | 2,5 | 600 | 3,0 | 600 |
| Горизонтальная (продольная) проволока | 2,0 | 600 | 2,5 | 600 |
| Горизонтальная (продольная) проволока | 2,0 | 400 | 2,5 | 350 |
- Максимальная высота производимой сетки (рулона) – 2,4 м;
- Максимальное количество горизонтальной (продольной) проволоки в производимой сетке – 23 шт;
- Высота отверстий сетки: 6х75, 11х100, 3х150, 2х200 мм;
- Ширина отверстий: 50мм, 100мм, 150мм, 200мм;
- Длина рулона: 50 м, в зависимости от толщины проволоки возможно 100 м.
Пример обозначения сетки при заказе:
Сетка шарнирная, изготовленная из проволоки диаметром 2,5 мм, с цинковым покрытием, с размерами ячеек по вертикали: 75мм (6 ячеек), 100мм (11 ячеек), 2х150мм (2 ячейки), определяющими 20 горизонтальных сплошных проволок, шириной ячеек 150мм, с шириной сетки в рулоне 1,85м и длиной 50м:
Сетка шарнирная СШ - 2,5 - Ц - 50 - 1850/20/150 ТУ BY 700090744.001-2011.
Предлагаемые размеры сетки шарнирной:
| Данные из условного обозначения сеток, ширина/ число сплошных проволок/ ширина ячейки | Количество вертикальных ячеек – размер ячеек по вертикали, мм | Ширина сеток и предельные отклонения по ширине (высоте рулона), мм | Длина сеток и предельные отклонения по длине рулона, мм | Сечения используемой проволоки, мм | |
|---|---|---|---|---|---|
| 2,5-3,0 | 2,0-2,5 | ||||
| 1050/13/150 | 6-75, 6-100 | 1050±3,3 | 50000±100 | ||
| 1250/15/150 | 6-75, 8-100 | 1250±3,3 | |||
| 1550/18/150 | 6-75, 11-100 | 1550±3,9 | |||
| 1550/15/150 | 11-100, 3-150 | 1550±3,9 | |||
| 1850/20/150 | 6-75, 11-100, 2-150 | 1850±4,6 | |||
| 1850/16/150 | 10-100, 3-150, 2-200 | 1850±4,6 | |||
| 1950/17/150 | 11-100, 3-150, 2-200 | 1950±4,6 | |||
| 2000/21/150 | 6-75, 11-100, 3-150 | 2000±4,6 | |||
| 2400/23/150 | 6-75, 11-100, 3-150, 2-200 | 2400±5,5 | |||
| 1050/13/50 | 6-75, 6-100 | 1050±3,3 | - | ||
| 1250/15/50 | 6-75, 8-100 | 1250±3,3 | - | ||
| 1550/18/50 | 6-75, 11-100 | 1550±3,9 | - | ||
| 1550/15/50 | 11-100, 3-150 | 1550±3,9 | - | ||
| 1550/15/50 | 7-100, 3-150, 2-200 | 1550±3,9 | - | ||
| 1850/20/50 | 6-75, 11-100, 2-150 | 1850±4,6 | - | ||
| 1850/16/50 | 10-100, 3-150, 2-200 | 1850±4,6 | - | ||
| 1950/17/50 | 11-100, 3-150, 2-200 | 1950±4,6 | - | ||
| 2000/21/50 | 6-75, 11-100, 3-150 | 2000±4,6 | - | ||
| 2400/23/50 | 6-75, 11-100, 3-150, 2-200 | 2400±5,5 | - | ||
Шарнирная сетка монтируется по деревянным либо металлическим столбам.
Возможна поставка ограждения в комплекте с:
- столбы оцинкованные либо окрашенные химически стойкой краской с элементами крепления сетки шарнирной;
- комплект оснастки для монтажа сетки шарнирной;
- комплект инструмента для монтажа сетки шарнирной.
Стоимость металлических столбов с элементами крепления:
| Наименование | Размер: ширина/высота/толщина, мм | Высота сетки, м. | Длина столба, м. | Минимальная стоимость за шт. без НДС, руб. |
|---|---|---|---|---|
| Столб оцинкованный | 60x40x2 | 2,0 | 3 | Для уточнения стоимости звонить в отдел маркетинга 80-(225)-72-05-85 80-(225)-43-53-66 |
| Столб окрашенный химически стойкой краской | 60x40x2 | 2,0 | 3 | Для уточнения стоимости звонить в отдел маркетинга 80-(225)-72-05-85 80-(225)-43-53-66 |
| Столб оцинкованный | 60x40x2 | 2,4 | 3,4 | Для уточнения стоимости звонить в отдел маркетинга 80-(225)-72-05-85 80-(225)-43-53-66 |
| Столб окрашенный химически стойкой краской | 60x40x2 | 2,4 | 3,4 | Для уточнения стоимости звонить в отдел маркетинга 80-(225)-72-05-85 80-(225)-43-53-66 |
В качестве сопутствующего товара наше предприятие имеет возможность предложить Вам металлические столбы любого сечения (по желанию заказчика) с элементами крепления.
Для уточнения стоимости звонить в отдел маркетинга
80-(225)-72-05-85
80-(225)-43-53-66
